Hache de charpentier "home-made"

Message par lambda le Ven 5 Déc 2014 - 23:07

Salut à vous. Smile

La remarquable création de Stéphane D présentée ici   http://www.nature-survie.com/t2449-les-experiences-de-stephane#28193    m'a donné envie de partager avec vous un truc que j'avais commis il y'a quelque temps un peu dans la même veine...

Cela reste donc Le résultat d'une bricole chimérique qui ferait hausser fortement le sourcil à un forgeron, ainsi qu'à un soudeur, mais qui est le résultat d'un projet qui me trottait dans la tête depuis un moment associé à des conditions de réalisations loin d'être optimum... Ces conditions ayant imposées la façon de réaliser le truc...

bref, je me constitue petit à petit une "trousse" de charpentier me permettant de travailler le bois lors de camps de plusieurs jours, de retour au pays chez mes parents, et surtout lorsque je pars là haut pour bricoler sur mon terrain.
l'idée étant toujours de favoriser le DIY à tous les points de vue, et plus particulièrement ici, au niveau de la construction d'abris, "cabane", avec des outils aussi DIY...
Ici, je me suis penché sur la réalsation d'un outil somme toute fondamental à savoir une hache d'équarissage "hewing axe" utilisée pour former les poutres à partir de troncs/logs abattus et sêchés sur place.
j'ai fondé ma démarche sur ce que j'ai pu voir au niveau bibliographique et/ou sur le net et de ce ma petite expérience acquise en travaillant chez mon pote finlandais sur son terrain, ainsi qu'à la suite d'un stage chez Gränsfors.

le CDC:

- hache dédiée exclusivement au travail de la charpente, un peu à contre sens de ce que l'on souhaite habituels des outils présentés ici, à savoir être plutôt polyvalents...
- transportable
- facilement entretenable sur le terrain
- ambidextre
- possibilité de travailler avec la main très près du fer de hache, quasiment positionée "au milieu du tranchant".


fonctions: equarissage de logs/troncs, faire des biseaus et encoches, autoriser occasionnelement un travail de rabot si nécessaire.

Le projet était en tête depuis longtemps, l'occasion de le réaliser s'est présentée de la façon suivante:

j'ai recuperé un fer de hache que j'avais forgé en acier ressort il y a 2 ou 3 ans, et un morceau de très grosse tête de hache qui vient de chez mes beaux-parents en Pologne et qui faisait partie d'une hache complête utilisée par un grand parent de ma douce pour fendre du bois mais aussi équarrir et debiter des bestiaux... Une pièce qui doit avoir autour des 70-80 ans d'âge.

Le profil était vraiment interessant, du coup, j'ai remis un poste a souder en branle, fais du rechargement là ou il faut en refaire et ''fait copuler'' ma tête de hache, qui est tres courte en fait, avec ce vieux morceau de lame... reprofilé tout ca, refait un traîtement thermique décent mais très simple: recuit e détente, trempe à l'huile de vidange et revenu, tout ça dans un foyer au charbon de bois, réemmancher sur un manche que j'ai fait à partir d'une planche en frêne, huilage à l'huile de lin...

J'aurai préféré forger complètement de A à Z cette lame, mais habitant en quasi centre ville en vieil immeble, au second étage, je me suis adapté autant que possible à la situation et bossé de façon générale ubuesquement, de nuit, dans des conditions pas possible, pour pouvoir pondre ça sans finir au poste...

Plus bas sont les photos du truc ou vous voyez les deux morceaux de départ, l'étape intermédiaire d'assemblage, et complète sur le terrain avec votre serviteur à côté pour donner l'échelle et assuis sur un banc complètement aplani uniquement avec cet outil.

(1) le fer de hache que j'avais forgé il y'a quelque temps, mais que je n'ai jamais fini, car au fer trop petit...




J'en ai tronqué un bout, côté tranchant et biseauté la section obtenue afin d'optimiser le volume de rechargement.



j'ai procédé de la même façon au sommet du fer de hache retrouvé chez les beaux parents.

(2) Ici le morceau récupéré chez mes beaux-parents... privé de son oeil depuis belle lurette, et dont le sommet est tout champignonné à force d'avoir été bourrinné en tout sens...



Phase d'assemblage et reprofilage après TT du tranchant émouture plate symétrique (gros gros boulot: il a fallu la créer complètement...): "scandinave". classique pour travailler/surfacer le bois...

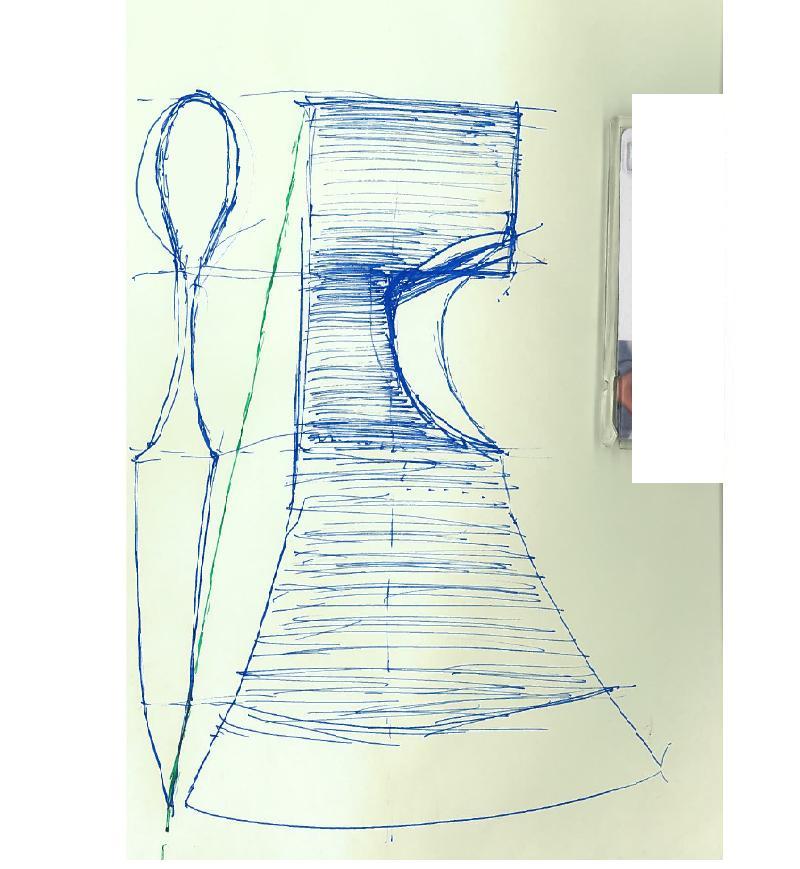

(3) et le tout premier brouillon du projet...





(4) Hache finie et en cours de tests sur le terrain...

Un projet dont je reste il est vrai un peu fier  et qui me sera utile tout en permettant à un vieux morceau de hache qui ne vient pas d'à côté de démarrer une seconde vie...

Le profil épais permet de travailler près de la surface du bois avec un déport naturel de la main suffusant pour que celle ci ne viennent pas en contact/cogner avec la dite surface du bois. Bref on travail à deux mains à l'aise... Une autre façon de faire étant d'utiliser un fer de hache à l'émouture disymétrique favorisant l'effet ciseau à bois, mais avec un manche extrèmement déporté sur la droite ou la gauche, en accord avec la disymmétrie choisie deu fer de hache (droite ou gauche elle aussi...)

Les 2 dernières photos (la précédente et celle ci) ont été réalisées par Franck alias Acorn sur un autre forum.
Il m'a donné gracieusement l'autorisation de les utiliser pour illustrer ce post et ce fil. Merci Franck!




Ici quelques sources inspiration...

http://wikikko.info/wiki/Kuva:MG_4318.jpg

[url=http://www.greenwood-direct.co.uk/graphics/library/484 Broad Axe 1700 615.jpg]http://www.greenwood-direct.co.uk/graphics/library/484%20Broad%20Axe%201700%20615.jpg[/url]

http://www.gransforsbruk.com/produkter/timringsverktyg/gransfors-timmerbila-modell-1800/

exemple de manche déporté avec un fer à émouture disymmétrique...

[url=http://www.elmerroush.com/wp/wp-content/uploads/early american axes/axe12in_handled_013_1200.jpg]http://www.elmerroush.com/wp/wp-content/uploads/early%20american%20axes/axe12in_handled_013_1200.jpg[/url]

https://www.google.fr/search?q=doloire&tbm=isch&tbo=u&source=univ&sa=X&ei=YnrvUrbTOYKutAa23oDIAQ&ved=0CCoQsAQ&biw=2560&bih=1304

Merci à vous pour votre patience de lecture...
avatar
lambda
ANIMATEUR RUBRIQUE SUBARCTIQUE
ANIMATEUR RUBRIQUE SUBARCTIQUE

Nombre de messages : 199
Age : 43
Localisation : pays-bas
Date d'inscription : 21/12/2010

Revenir en haut Aller en bas

Re: Hache de charpentier "home-made"

Message par John C le Ven 5 Déc 2014 - 23:43

Salut,

super travail! Merci pour le partage!

T'as une idée de la dureté là?

Amicalement, Jonathan

ps: j'ai peut être un truc pour toi. Je passe en MP ou par FB à l'occasion Very Happy

_________________
John C, Instructeur de survie


École de vie et survie en foret: http://www.survie-foret.com/
Centre de formations aux compétences de Pisteur: http://www.centre-de-formations-aux-competences-de-pisteur.com/
École des cosaques : http://cossacksmartialart.jimdo.com/

NE M'ENVOYEZ PAS DE DEMANDE CONCERNANT LES STAGES EVSF PAR Message privé : http://www.nature-survie.com/t2030-evsf-messages-importants-au-sujet-des-mp  Passez par la voix officielle: soit par le site survie-foret.com onglet contact "survieenforet "at" gmail.com, soit via le forum à la suite de l'annonce de stage visé où un membre de l'équipe vous répondra plus rapidement! MERCI! Very Happy

NOTRE PARTENAIRE MATÉRIEL pour l'EVSF: http://www.pyrene-bushcraft.com/
avatar
John C
Khan de la tribu!
Khan de la tribu!

Nombre de messages : 3248
Age : 38
Localisation : ICI ET AILLEURS, selon emploi du temps
Date d'inscription : 05/05/2007

http://www.survie-foret.com/

Revenir en haut Aller en bas

Re: Hache de charpentier "home-made"

Message par lambda le Ven 5 Déc 2014 - 23:50

Salut John! Smile

Pas de souci... Smile quand tu veux...

Pour la dureté, en testant avec différents types de limes fine et en comparant avec la dureté d'un mora carbone ou d'une lame de puukko traditionnel, on est un peu moins dur... je dois être dans la gamme de dureté d'un douk douk en gros.

Le réaffutage sur le terrain est relativelemt facile avec une pierre à eau fine, genre coticule par exemple. si on le fait fréquemment, tous les logs (3-4 metres de longs et equarris sur les 4 faces) voir 2 ou trois logs, c'est quelques mn de travail à la pierre pour retrouver un tranchant rasoir.

à+!

Lambda
avatar
lambda
ANIMATEUR RUBRIQUE SUBARCTIQUE
ANIMATEUR RUBRIQUE SUBARCTIQUE

Nombre de messages : 199
Age : 43
Localisation : pays-bas
Date d'inscription : 21/12/2010

Revenir en haut Aller en bas

Re: Hache de charpentier "home-made"

Message par John C le Sam 6 Déc 2014 - 0:05

OK! J'aime bien du dur pour le coup, ça évite de trop affuter continuellement et ça résiste mieux au "choc" (les goûts et les couleur hein... Very Happy )

Elle pèse combien montée? (sans jeu de mot hein...). Tu comptes te faire un étui en cuir?

Amitiés, Jonathan

ps: J'aime bien par contre cette idée de faire du neuf avec du vieux, de donner une seconde vie! Bel esprit. Je pense souvent pareil avec mon matos...Au décès de ma Babouchka cette année, j'ai hérité de plein de trucs qui appartenait à ma famille à (à mon arrière grand père notamment). Je vais tenter une réhabilitation de tout ça pour les faire vivre de nouveau...

_________________
John C, Instructeur de survie


École de vie et survie en foret: http://www.survie-foret.com/
Centre de formations aux compétences de Pisteur: http://www.centre-de-formations-aux-competences-de-pisteur.com/
École des cosaques : http://cossacksmartialart.jimdo.com/

NE M'ENVOYEZ PAS DE DEMANDE CONCERNANT LES STAGES EVSF PAR Message privé : http://www.nature-survie.com/t2030-evsf-messages-importants-au-sujet-des-mp  Passez par la voix officielle: soit par le site survie-foret.com onglet contact "survieenforet "at" gmail.com, soit via le forum à la suite de l'annonce de stage visé où un membre de l'équipe vous répondra plus rapidement! MERCI! Very Happy

NOTRE PARTENAIRE MATÉRIEL pour l'EVSF: http://www.pyrene-bushcraft.com/
avatar
John C
Khan de la tribu!
Khan de la tribu!

Nombre de messages : 3248
Age : 38
Localisation : ICI ET AILLEURS, selon emploi du temps
Date d'inscription : 05/05/2007

http://www.survie-foret.com/

Revenir en haut Aller en bas

Re: Hache de charpentier "home-made"

Message par lambda le Sam 6 Déc 2014 - 1:09

Je comprends pour ton choix de la dureté.... dans ma tête, contrairement à l'idée habituelle dans le domaine de la "survie" et "art des bois" ou on cherche généralement à avoir un minimum d'outils, mais fiables et le plus polyvalents possibles, là c'était clairement un projet dont le contexte d'utilisation reste celui d' un chantier bien établi, planifié.

A savoir typiquement ce que ferait une personne ayant acquis un terrain et souhaitant y monter un Möki / Isba / chalet durable, de façon traditionnelle, pour lui et sa famille...

donc ici, l'outil est complètement dédié à cette tâche: équarissage/surfaçage...

de ce fait, la pierre reste toujours dans la poche et l'outil se doit d'être rasoir en permanence idéalement pour bien bosser et avoir de belles faces équarries.

les bois utilisés sont normalement sélectionnés à l'abattage pour leur qualité (un minimum de noeuds entre autre), et le chantier est nettoyé pour bosser à l'aise et proprement, sans risque de buter sur une caillasse typiquement...

Malgré ces précautions, aec une lame "dure", le risque de chipper/faire un éclat sur la lame n'est pas nul et pour ce type précis de dommage, assez long et laborieux à rattraper à la pierre seule... Les lames trempées "dures" peuvent présenter aussi un risque de bris par temps très froid...

Tout ne reste qu'histoire de compromis, c'est vrai, et c'est vrai que travailler longtemps sans avoir à réaffuter souvent reste bien commode, je te l'avoue...

Un point quand meme intéressant du fait de cette necessité d'affuter régulièrement, c'est que le travail d'équarissage est répétitif et assez demandant au niveau moteur et ''nerveux'', et nécessite de faire des pauses régulières, du coup un kawa du thermo et un pet d'affutage assis sur ton log en cours de process... Smile

Pour le poids, je te dirais ca ce soir... on doit etre autours de 2 kg ?? l'etui, photo ce soir, j'ai opté pour un étui en bois bien costaud, n'ayant pas de gros cuir disponible en ce moment...

''ps: J'aime bien par contre cette idée de faire du neuf avec du vieux, de donner une seconde vie! Bel esprit. Je pense souvent pareil avec mon matos...Au décès de ma Babouchka cette année, j'ai hérité de plein de trucs qui appartenait à ma famille à (à mon arrière grand père notamment). Je vais tenter une réhabilitation de tout ça pour les faire vivre de nouveau...''

Ca me tarde de voir tes productions... et respect à toi pour cette préservation de la Mémoire... Smile

à+,
Lambda
avatar
lambda
ANIMATEUR RUBRIQUE SUBARCTIQUE
ANIMATEUR RUBRIQUE SUBARCTIQUE

Nombre de messages : 199
Age : 43
Localisation : pays-bas
Date d'inscription : 21/12/2010

Revenir en haut Aller en bas

Re: Hache de charpentier "home-made"

Message par John C le Sam 6 Déc 2014 - 1:30

re,

Super, merci pour tes précisions. Pour l'écarissage, j'opte pour la plane. Plus facile, bien que ça se faisait aussi avec hache par chez moi.

Amicalement, Jonathan

_________________
John C, Instructeur de survie


École de vie et survie en foret: http://www.survie-foret.com/
Centre de formations aux compétences de Pisteur: http://www.centre-de-formations-aux-competences-de-pisteur.com/
École des cosaques : http://cossacksmartialart.jimdo.com/

NE M'ENVOYEZ PAS DE DEMANDE CONCERNANT LES STAGES EVSF PAR Message privé : http://www.nature-survie.com/t2030-evsf-messages-importants-au-sujet-des-mp  Passez par la voix officielle: soit par le site survie-foret.com onglet contact "survieenforet "at" gmail.com, soit via le forum à la suite de l'annonce de stage visé où un membre de l'équipe vous répondra plus rapidement! MERCI! Very Happy

NOTRE PARTENAIRE MATÉRIEL pour l'EVSF: http://www.pyrene-bushcraft.com/
avatar
John C
Khan de la tribu!
Khan de la tribu!

Nombre de messages : 3248
Age : 38
Localisation : ICI ET AILLEURS, selon emploi du temps
Date d'inscription : 05/05/2007

http://www.survie-foret.com/

Revenir en haut Aller en bas

Re: Hache de charpentier "home-made"

Message par lambda le Sam 6 Déc 2014 - 1:35

C'est vrai que la plane reste une bonne alternative facile a mettre en oeuvre, surtout pour des logs de "petit" diamètre. Ca donne aussi des résultats bien propres... Et au niveau sécuritaire, la plane en usage, c'est impec aussi. Smile

Pour de gros logs, la plane, c'est typiquement, pour moi, bien pratique pour écorcer...




à+,
Lambda
avatar
lambda
ANIMATEUR RUBRIQUE SUBARCTIQUE
ANIMATEUR RUBRIQUE SUBARCTIQUE

Nombre de messages : 199
Age : 43
Localisation : pays-bas
Date d'inscription : 21/12/2010

Revenir en haut Aller en bas

Re: Hache de charpentier "home-made"

Message par John C le Sam 6 Déc 2014 - 1:44

lambda a écrit:C'est vrai que la plane reste une bonne alternative facile a mettre en oeuvre, surtout pour des logs de "petit" diamètre. Ca donne aussi des résultats bien propres... Et au niveau sécuritaire, la plane en usage, c'est impec aussi. Smile

Pour de gros logs, la plane, c'est typiquement, pour moi, bien pratique pour écorcer...




à+,
Lambda
Oui, je fais les deux avec. Sur du gros volume, j'utilise aussi plus volontiers la hache!

amicalement, Jonathan

_________________
John C, Instructeur de survie


École de vie et survie en foret: http://www.survie-foret.com/
Centre de formations aux compétences de Pisteur: http://www.centre-de-formations-aux-competences-de-pisteur.com/
École des cosaques : http://cossacksmartialart.jimdo.com/

NE M'ENVOYEZ PAS DE DEMANDE CONCERNANT LES STAGES EVSF PAR Message privé : http://www.nature-survie.com/t2030-evsf-messages-importants-au-sujet-des-mp  Passez par la voix officielle: soit par le site survie-foret.com onglet contact "survieenforet "at" gmail.com, soit via le forum à la suite de l'annonce de stage visé où un membre de l'équipe vous répondra plus rapidement! MERCI! Very Happy

NOTRE PARTENAIRE MATÉRIEL pour l'EVSF: http://www.pyrene-bushcraft.com/
avatar
John C
Khan de la tribu!
Khan de la tribu!

Nombre de messages : 3248
Age : 38
Localisation : ICI ET AILLEURS, selon emploi du temps
Date d'inscription : 05/05/2007

http://www.survie-foret.com/

Revenir en haut Aller en bas

Re: Hache de charpentier "home-made"

Message par lambda le Dim 7 Déc 2014 - 8:32

Salut!

voila une reponse (un peu tardive, desole) en ce qui concerne le poids de la hache:
- entre 1.7 kg et 1.8 kg.

Et quelques photos de l'etui en bois.









Voila, si ca peut donner des idees de realisations... Smile

a+,
Lambda
avatar
lambda
ANIMATEUR RUBRIQUE SUBARCTIQUE
ANIMATEUR RUBRIQUE SUBARCTIQUE

Nombre de messages : 199
Age : 43
Localisation : pays-bas
Date d'inscription : 21/12/2010

Revenir en haut Aller en bas

Re: Hache de charpentier "home-made"

Message par Stéphane D. le Dim 7 Déc 2014 - 19:56

Ouhaou !! Superbe cette hache !! Avec un cahier des charges bien plus technique et pratique que les miens ! Smile Beau travail ! Pour faire le critique, j'aime moins l'élastique sur la protection  Razz, sinon, elle à une super gueule ! Smile

Jamais fais de travaux de ce genre (équarrissage), donc je m'arrête là, j'en reste à la préparation du bois de chauffage, mais peut-être qu'un jour.

Pour ce qui est de la restauration d'anciens objets, je suis fan !! J'ai parlé de ça avec un voisin, 3 générations dans la même ferme, ça en fait des outils dans tous les coins, même que certains ne savent même plus leur usage primaire. Il doit voir avec son fils s'il veut récupérer quelque chose, et peut-être que je pourrais leur donner une seconde vie.

Petit aparté :  Je sais pas si vous connaissez la chaîne de "Shop with Chris", ce gars à une collection d'outils manuel hallucinant, et se donne des projets 100% hand mande, sans aucun outils électriques. C'est sûr, c'est complètement a contre-courant actuellement, mais superbe de regarder ses résumés de travaux, suis profondément admiratif !

Bon dimanche !

Stéphane

avatar
Stéphane D.
MEMBRE
MEMBRE

Nombre de messages : 327
Age : 46
Localisation : CH-Orbe
Date d'inscription : 19/09/2013

Revenir en haut Aller en bas

Re: Hache de charpentier "home-made"

Message par lambda le Lun 8 Déc 2014 - 1:13

Merci!

Le CDC est plus ''pointu'', mais parce que l'outil est specialise et que j'ai mis l'accent sur ca... je la trimbalerais jamais en rando, elle fendra jamais de buche pour le feur ou abattra un arbre. C'est une hache d'equarissage/surfacage, rien de plus...
Un copain  a dis un jour en la voyant qu elle etait sympa mais que pour l utiliser en ulu, ou cuisiner avec ou faire des feather sticks, c'etait moyen... Il avait completement raison, et je lui ai dit... Very Happy

La bande est en cuir en fait, collee a la neoprene et cousue aux extremites, bords a bord. C'est juste pour habiller le bord et recouvrir les montants sur lesquels sont fixees les 2 cordelettes.
Je ne me suis pas trop foule au niveau esthetique, il est vrai qu'on peut clairement faire mieux... Smile il reste solide, securitaire et commode a utiliser, ca me va comme ca... Smile

Je serais curieux de voir tes travaux de restaurations! Smile et merci pour les infos sur ce gars!:

a+,
